雙錐混合機是集日本懸臂單螺旋混合機和“SLH”雙螺旋混合機之優點的一種新型混合設備，該機可用于化工、yiyao、化肥、染料、冶金、礦山、食品、味精、飼料等行業的固一固（即粉體與粉體）混合、固一液（即粉ti內添加液體）混合。
該機對混合物適應xing強；對熱敏性物料不會產生過熱現象；對顆粒物料不會壓饋和磨碎；dui比重懸殊和粒度不同的物料組成的混合不會發生分層離析現象；對粗粒、細粒和chao細粉等ge種顆粒、纖維或片狀物料的混合也有較好的適應性。

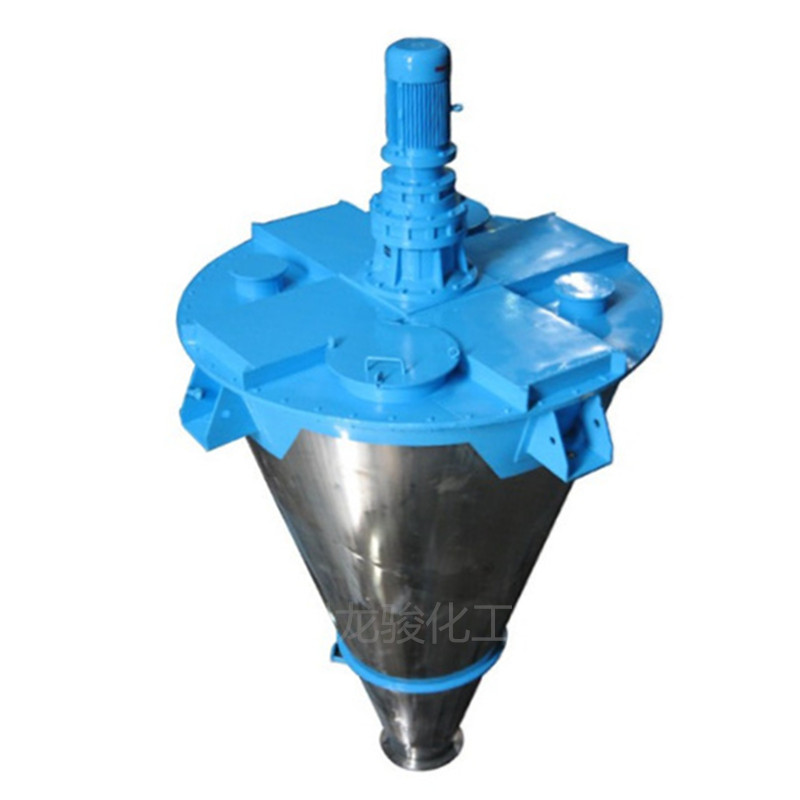

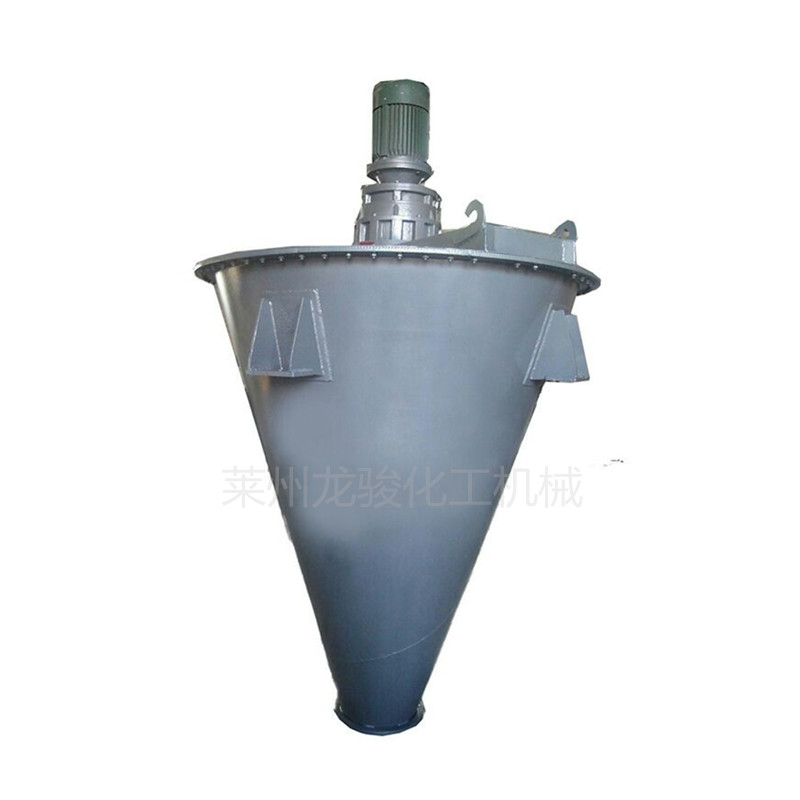

雙錐混合機結構主要由傳動、螺旋、筒體、筒蓋、出料閥及噴液裝置等部件組成。
傳動部分：由自轉電機和公轉電機的運動，通過蝸桿、蝸輪（擺線針輪減速機）、齒輪調整到合理的速度，然后傳遞給螺旋使螺旋實現自、公轉兩種運動。

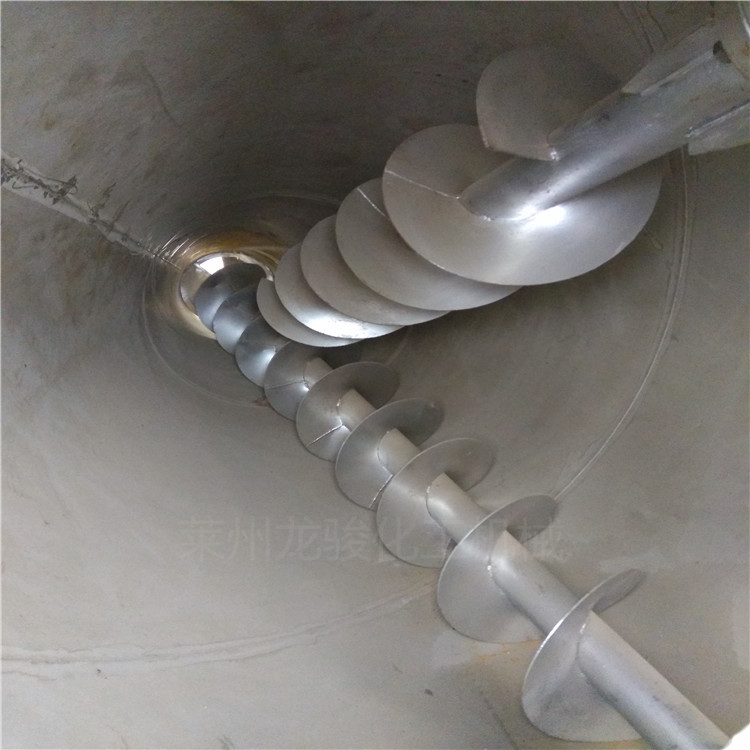

螺旋部分：筒ti內兩只非對稱排列的懸臂螺旋作自、公轉行星運動時，在較大范圍內翻動物料，使物料kuai速達到均勻混合。
筒體部分：筒體為錐形結構，作乘物料用。
筒蓋部分：筒蓋支承這整個傳動部分，傳動部分用螺栓固定在筒蓋上。筒蓋上設有若干孔，供進料、觀察、清洗、維修用。
出料閥：出料閥安裝在筒體底部，用于控制物料流出及放料。該出料閥可分手動和機動兩種形式。
雙錐混合機工作原理：混合機兩非對稱螺旋的kuai速自動將物料向上ti升，形成兩股非對稱的沿筒壁自下向上的螺柱形物料流。轉臂帶動的螺旋公轉yun動，使螺旋外的物料不同程度進入螺柱包絡線內，一部分物料被錯位ti升，另一部分物料被拋出螺柱，從而達到全圓周方位物料的不斷geng新擴散。被提到上部的兩股物料再向zhong心凹穴匯合，形成一股向下的物料流，補充了底部的空穴，從而形成對流xun環。
型號 | DSH-0.3 | DSH-0.5 | DSH-1 | DSH-1.5 | DSH-2 | DSH-3 | DSH-4 | DSH-6 | DSH-8 | DSH-10 | DSH-12 |
全容積m3 | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 6 | 8 | 10 | 12 |
裝載系數 | 0.6 |
產量(t/h) | 0.3-1 | 0.5-1.5 | 2-2.5 | 2-4 | 2.5-5 | 3.5-8 | 5-10 | 7.5-15 | 10-12 | 12-15 | 15-30 |
功率kw | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 |
物料粒度(目) | 20-450 |
混合均勻度 | 相對偏差＜1.5％ |
公轉 | 2 |
自傳 | 143 | 57 |
最大直徑mm | 930 | 1130 | 1500 | 1633 | 1830 | 2040 | 2250 | 2548 | 2780 | 3018 | 3204 |
重量kg | 500 | 560 | 1200 | 1350 | 1500 | 2300 | 2520 | 3160 | 3600 | 3850 | 4150 |
數據圖片僅供參考，如想詳細了解，請聯系廠家。
