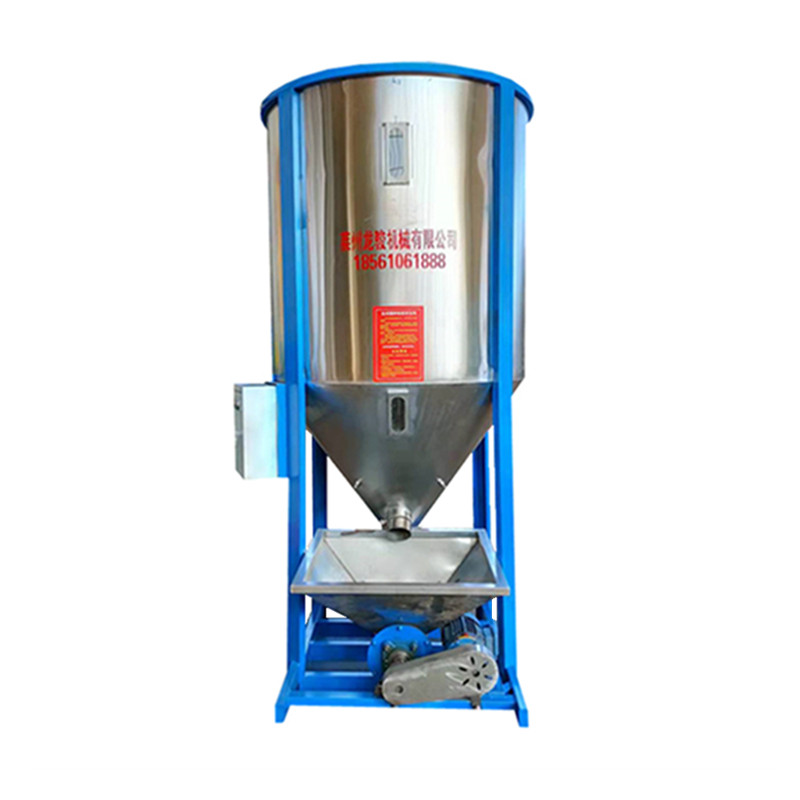

立式攪拌機有多種形式，常用的立式攪拌機主要由：電機輪、電機、桶體、螺桿、出料口、清料口、皮帶輪、視窗、人梯、入口、電器箱、循環落料口、投料口等構成。
用途：塑料片料、粉碎料、塑料粒料、塑膠新舊料及添加色母攪拌均化等用途。主要用于原料的混合，盤內采用聚丙烯板內襯或不銹鋼板，因此，不易粘料。耐磨損，采用擺線針輪減速機具有結構緊湊、操作方便、攪拌均勻、卸料輸送方便等特點。配套用于有機肥設備生產線使用。
工作原理：立式攪拌機的工作是螺桿的快速旋轉將原料從桶體底部由中心提升至頂端，再以傘狀飛拋散落，回至底部，這樣原料在桶內上下翻滾攪拌，短時間內即可將大量原料均勻的混合完畢。
主要結構：整機可分為三大部分：
1.機架部分：機器所有工作體全部安裝固定在機架上，該機的機架均采用優碳鋼板、槽鋼焊接而成，并通過了嚴格的產品合格認證和特定的工藝要求，已達到本機所使用的目的；
2.傳動連接部分：本機采用擺線針輪減速機帶動主軸旋轉工作，其主機工作部分均采用尼龍柱銷是傳動連接器相齒和傳遞驅動，方便組裝與維修；
3.攪拌工作部分：由傳動輪通過柱銷聯軸器傳至主軸。將物料在攪拌室內均勻的翻轉，使物料能得到充分的混合，從而大大的減少了物料的殘留量。
項目
型號 | GH-0.3 | GH-0.5 | GH-1.0 | GH-2 | GH-3 | GH-4 | GH-6 |
全容積m3 | 0.3 | 0.5 | 1 | 2 | 3 | 4 | 6 |
裝載系數 | 0.7 |
產量t/h | 0.2-1.2 | 0.6-1.5 | 2-2.5 | 2.5-5 | 3.5-8 | 5-10 | 7.5-15 |
總功率kw | 2.2 | 3 | 5.5 | 7.5 | 7.5 | 11 | 11 |
物料粒度（目） | 200-500 |
混合均勻度相對
偏差％10min | ＜1.5 |
外形尺寸D×H | 1.1×0.75×2 | 1.2×0.8×2.2 | 1.6×1.1×2.5 | 1.8×1.3×3.2 | 2.1×1.5×3.6 | 2.3×1.6×4 | 2.6×1.8×5.2 |
設備重量 | 350 | 400 | 500 | 800 | 1000 | 1300 | 1900 |
